消防车连续运转试验台(水力性能试验台)技术方案

一、设备技术描述：

 概  况

消防车连续运转试验台是消防车制造工厂资质准入及消防车生产过程中的重要检测试验设备，其质量的好坏直接关系到车辆及人民生命财产的安全。在对新生产消防车验收及在役车辆检验时，对消防车水力系统性能的测试尤为重要，为了保证消防车的质量，消防车连续运行是消防车检验必不可少的检测环节。

第一章  检测点设计要求说明

现场温度、压力、液位变送器、大气压变送器流、量传感器（变送器）将待测信号转换成4-20mA标准信号，远传至多路数据采集器，通过智能数据采集模块将各种物理量信号传输总控制台，由控制台对现场数据进行分析、记录和处理。

测量点说明：

1）流量计：电磁流量计，现场显示，流量计应符合相应管道的压力等级，且精度不小于±1.0％，流量计的安装必须遵循前10后5的规定；

2）流量调节阀：推荐使用电动调节阀，因现场有气源的少，动力电源多方便，流量调节阀应符合相应管道的压力等级，且精度不小于±1.0％，调节阀带信号反馈和遥控功能；

3）压力变送器：三个压力的测量点带向现场显示，即：-100KPa～0真空压力传感器，0～2.5MP压力传感器，0～6.0MPa压力传感器。测量压力通过稳压罐来测量，保证实时压力源稳定；

4）压力表：消防车三个压力的测量点，即：-100KPa～0真空压力表，0～6.0MP压力表，0～10.0MPa压力表。

5）温度传感器：具有耐高温磁性的Pt100的温度传感器5个，即：实时测量发动机水温，发动机油温，取力器油温，取力器轴承温度，变速箱油温；Pt100的温度传感器3个，即：测量水井，水池，环境的温度。

6）转速传感器：转速传感器的测量范围为0～9999r/min,应配有稳定的三脚架和可以调节上下左右伸缩杆调节距离，横杆长度1.8m以上；

7）投入式液位变送器：两个：一个测量水井液位0-10m，一个测量水池液位0-5m。

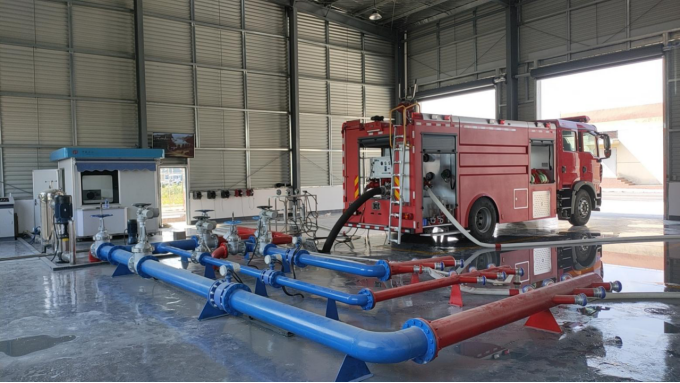

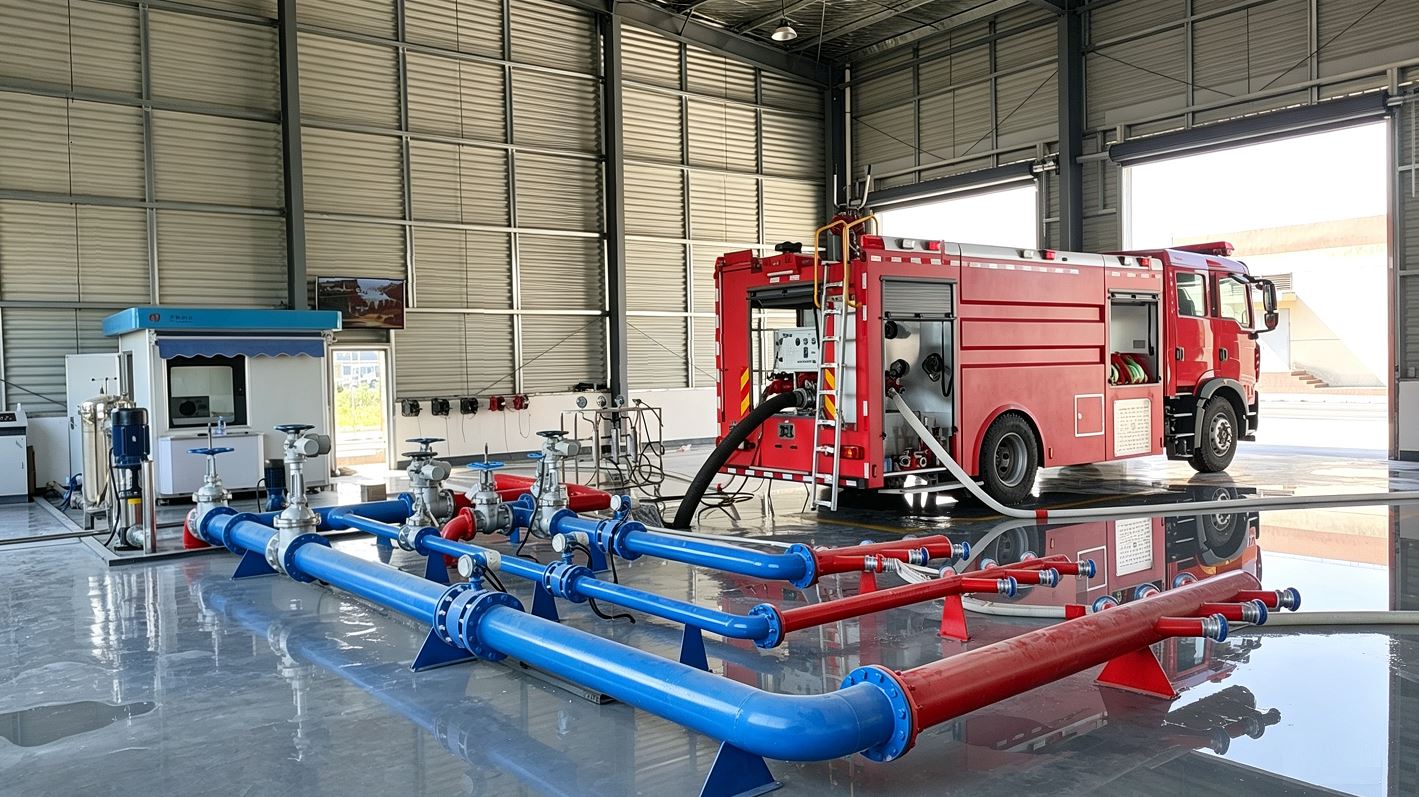

第二章  消防车连续运转试验台场地要求构成

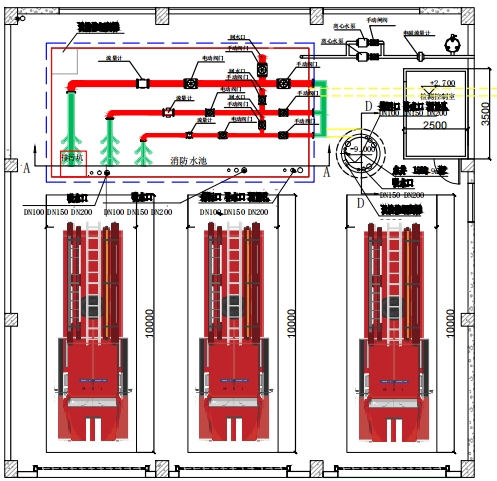

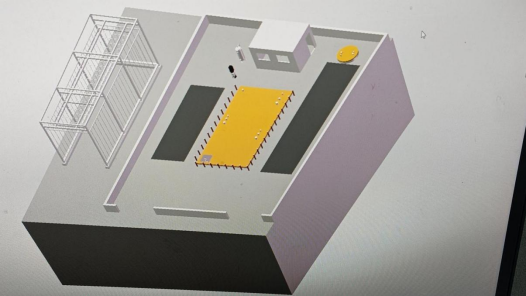

一、规划图纸技术方案。

（三辆消防车布局）

（2辆消防车布局）

二、水井，水池技术要求:

1.水井：在试验现场要有9m以上的深井，井直径大于等于1.5m；即水井底距离水平地板平面深度至少9m以上，水容量约20.5m³。水井盖板承重2t/m²，在消防车停车位吸水处留有吸水管入口一个，尺寸位置为现场进行开设，水井要求防渗漏，并设清污排水设备、补给水等管路。

2.水池：消防水池不小于100?,池深大于4m，正常是：长10m×宽5m×深4m消防蓄水池，注意水液面保持在2m左右，为了防止消防池被污染，水池用水泥混凝土覆盖，水池盖板承重2t/m²至在消防车停车位吸水处留有吸水管入口2-3个，尺寸位置为现场进行开设，水池要求防渗漏，并设清污排水设备、补给水等管路。少留有两个或两个以上的排气孔。作业场地要求详见建筑施工图纸。

三、测试管路设计要求:

测试管路包括流量计、电动调节阀、接口等部件，配置DN150mm、DN100mm、DN200mm各1根， DN150mm通径，工作压力6.4MPa。DN100mm通径，工作压力2.5MPa。DN200mm通径，工作压力1.6MPa。用符合压力等级的无缝钢管（304不锈钢），做好无缝焊接，空气吹扫，气密性试验，注水压力试验等一定要符合技术规范要求；流量计的安装必须遵循前5后10的规定；使用电动调节阀，因现场有气源的少，动力电源较为方便，流量调节阀应符合相应管道的压力等级，且精度不小于±1.0％，调节阀带4-20Ma信号输出与反馈和遥控功能；DN100进口装配6×DN65水带接口，DN150进口装配6×DN80水带接口，DN200进口装配：6×DN80水带接口.优化的管路构造详见管路设计图纸。

四、消防车停车区域要求:

消防车停车区供一辆消防车进行测试，地面荷载不小于80t，并作防滑固化处理。消防车试验区域安装车辆尾气排放系统。

五、配电要求:

实验室供电需求不小于50kVA（含220V、380V），用电设备主要有电动调节阀、排污泵、空调、测试装置仪表等,控制室内电气控制柜、控制操作台、空调、打印机及照明等。

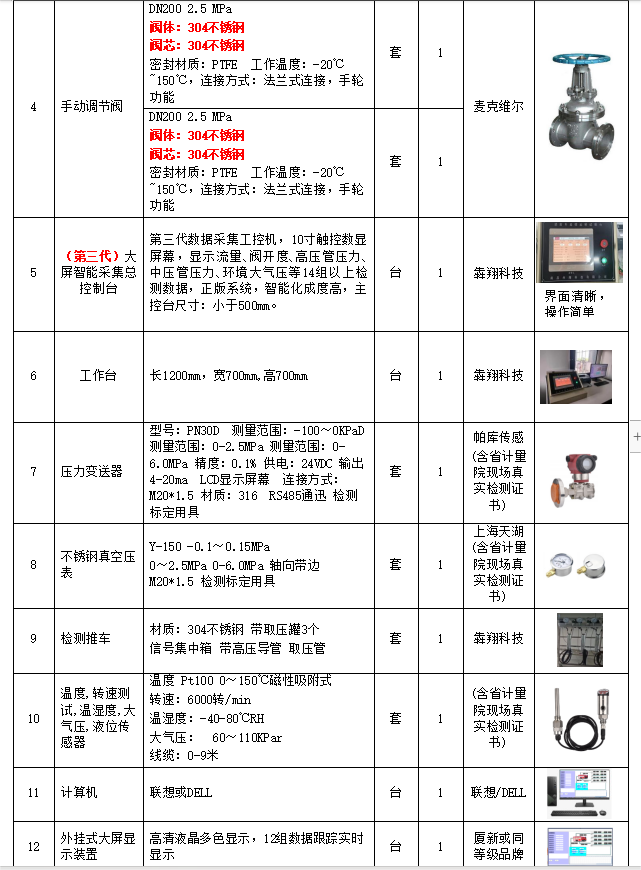

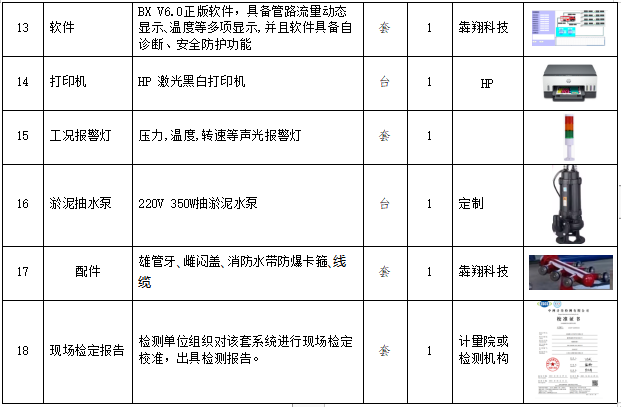

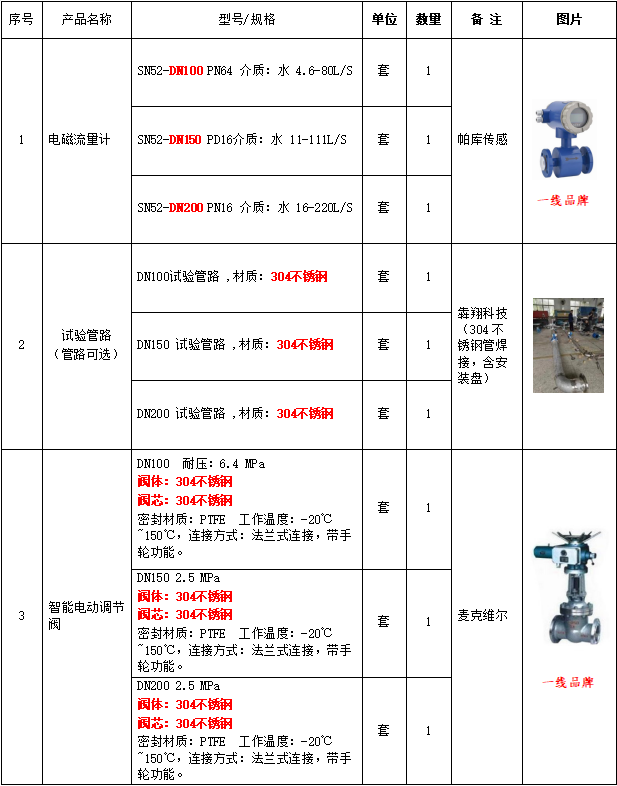

第三章 主要配置清单及参数
